Support d'estampage en métal ferreux
  • Support d'estampage en métal ferreuxSupport d'estampage en métal ferreux

Support d'estampage en métal ferreux

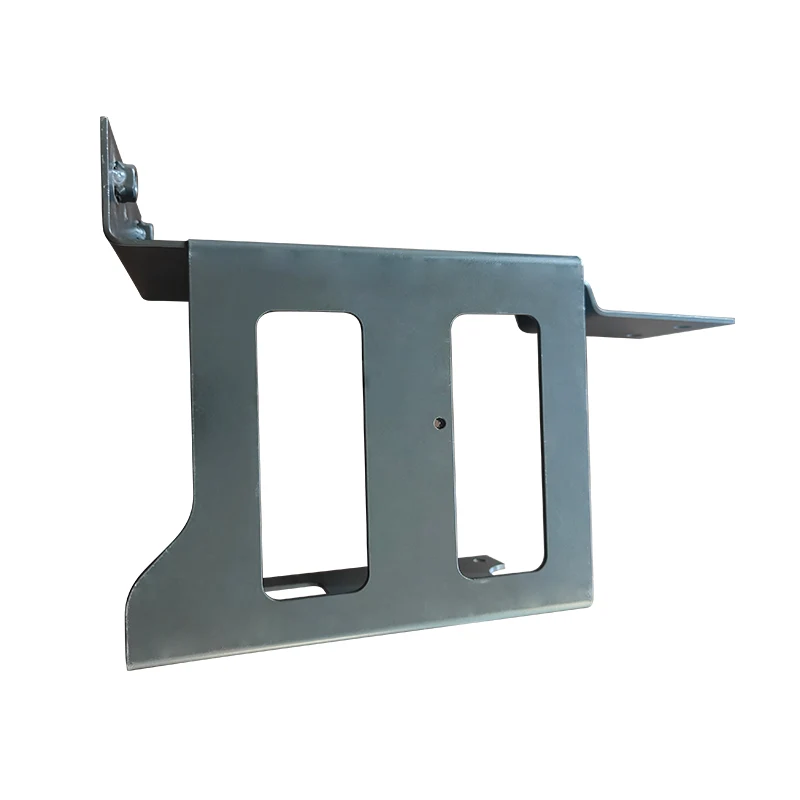

Ce support d'estampage en métal ferreux est un support d'estampage automobile personnalisé en tôle, qui est en plaque métallique à haute résistance à travers la coupe laser, la flexion multi-processus, l'estampage de précision, combinée avec un soudage et un processus de traitement à double surface (peinture électrophorèse + pulvérisation), avec une haute précision, une résistance à la corrosion, une charge forte et d'autres caractéristiques. Dédié aux composants automobiles Système de support fixe, peut être adapté au moteur, à la suspension, à l'équipement électronique et à d'autres scénarios d'installation diversifiés, à la prise en charge de la personnalisation, pour répondre aux normes industrielles exigeantes dans le domaine des pièces automobiles!

envoyer une demande

Description du produit

Processus:

Coupe laser: La plaque est coupée par une machine de coupe laser à haute précision pour assurer la précision de moulage des contours complexes (tolérance ± 0,1 mm).

Moulage de flexion: étape par étape à travers la machine de flexion CNC pour compléter la flexion multi-angle, pour éviter la redondance et la déformation du matériau (besoin de pré-coupe pour contrôler la déformation).

Emboutage d'armature: renforcement local utilisant des moules d'estampage progressifs pour améliorer la résistance des nœuds porteurs du support.

Soudage et assemblage: le processus de soudage du robot est utilisé pour assurer de fortes soudures et minimiser la déformation.

Broyage et polissage: broyage fin des pièces soudées pour éliminer les territoires et améliorer la planéité de surface.

Traitement de la peinture de l'électrophorèse: Formez une couche d'amorce uniforme par le processus d'électrophorèse cathodique pour améliorer la résistance à la corrosion (particulièrement adaptée à l'acier au carbone et à l'alliage d'aluminium).

Protection de la peinture: La couche extérieure de revêtement en poudre électrostatique offre des choix de couleurs diversifiés et une protection anti-rayure supplémentaire.

Inspection de la qualité de l'emballage: inspection pleine grandeur (étrier / micromètre) et test de charge (≥ 1,5 fois la charge nominale) pour assurer la conformité aux normes ISO.


Paramètres de spécification:

Article

Plage de paramètres / Standard

Scénarios applicables

Matériel

SPCC Cold Roulé en acier / Sus304 Alliage en aluminium en acier inoxydable / A5052

Châssis / moteur / nouvelle batterie d'énergie

Gamme d'épaisseur

0,8-6 mm

Supports légers / lourds

Tolérance dimensionnelle

± 0,2 mm (position de trou critique ± 0,05 mm)

Exigences d'assemblage de haute précision

Traitement de surface

Revêtement électrophorétique (noir / gris) + revêtement en poudre (carte couleur RAL)

Personnalisation anti-corrosion / apparence

Capacité de chargement

Capacité de charge statique 50-500 kg, résistance aux vibrations dynamiques 5-15g

Système de suspension / montage d'équipement électronique


Caractéristiques du produit:

Haute résistance et poids léger: Réduisez les nœuds de soudage en pliant le processus de moulage en une pièce, améliorez la stabilité structurelle, poids de 15% inférieur aux pièces soudées traditionnelles.

Excellente résistance aux intempéries: peinture électrophorétique + protection par pulvérisation à double couche, test de résistance au pulvérisation saline ≥ 1000 heures, s'adapter à l'humidité, une température élevée et d'autres environnements difficiles.

Adaptation de précision: Soutenez les clients pour fournir des dessins ou des échantillons 3D pour réaliser une reproduction 1: 1 de trous, des surfaces de montage et d'autres détails.


Zones d'application:

Châssis de véhicule: Connecteurs de sous-trame, supports d'amortisseur

Groupe motopropulseur: supports moteur, supports de transmission.

Nouvelle énergie: support de batterie, plaque de montage du contrôleur de moteur.

Équipement électronique: Radar de voiture / support de caméra, clips de fixation du faisceau de câbles.

Ferrous Metal Stamping Bracket



Balises actives: Support d'estampage en métal ferreux
